一、CM580冷媒回收機概況

1.1項目名稱：廢舊空調、冰箱拆解線冷媒回收。

1.2項目概況：

本項目為廢舊空調拆解線冷媒快速回收項目，目前廢舊空調拆解線在拆解過程中，會(huì )產生如下3個問題需要解決：

1、回收機功率偏小，回收速率比較低下；

2、回收完成后、壓力表也顯示0以下，但是一拆管路還是有氟利昂冒出來，會(huì )導致環保部門罰款或扣除補貼；

3、回收過程中會(huì )把空氣帶入鋼瓶?jì)?，鋼瓶壓力上升后，從而導致收氟時間長收不干凈，甚至收不到制冷劑；

4、負壓不徹底，導致無法把制冷劑完全抽出來，導致漏氟。

綜合此4項問題，特定此方案。

二、解決方案

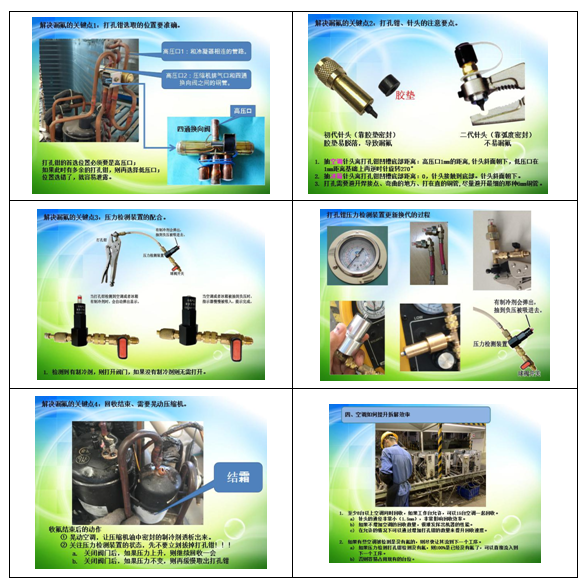

    1、 回收機壓力表雖然顯示壓力是0以下了（負壓），但由于打孔鉗針頭通徑只有1.5mm，由于回收機吸力較大導致針頭出口到回收機進口之間瞬間被抽到負壓，此時就是回收機壓力表所顯示的壓力。但實則針頭和管路起到了節流的作用，導致冰箱或空調內制冷劑經過針頭速度變緩，一拆管路還是有氟利昂冒出來的主要原因。

2、針對這一狀況我們可以在打孔鉗上面加裝一個壓力傳感器裝置，當系統內壓力高于1bar時，打孔鉗一端紅色指示圈會(huì )上浮，即可以開啟閥門進行回收作業。如果打孔鉗打開進系統后紅色指示圈無動作則說明原有系統已泄漏，則無需開啟閥門。（這樣一來可以避免空氣被抽到鋼瓶導致鋼瓶升壓無法回收到氟利昂，二來可以準確的看到冰箱或者空調內的壓力變化）

3、在回收過程中，因為部分冰箱或是空調已經沒有氟利昂，但是回收過程中沒有注意到的話，就容易不斷的把空氣收進鋼瓶，容易使鋼瓶壓力升高，導致制冷劑無法收到鋼瓶?jì)?。此處加裝的壓力檢測裝置能可視化的降低抽到空氣的概率，可以直觀的看到系統中是否有制冷劑。

三、氟利昂回收裝置參數

四、機組技術特點

1. 大功率冷媒回收機專用無油活塞式潤滑壓縮機設計（2級或者3級壓縮）；

2. 多種制冷劑通用，適用于R12，R22，R134A、R410A等；

3. 2個進口設計，一用一備，或者同時使用，亦能進一步提升速度；

4. 具有超壓、過載等完善的保護系統，安全可靠；

5. 依照工廠工況強度設計生產，可以24小時工作，長時間操作使用也能保證壓縮機不致?lián)p壞；

6. 冷媒回收徹底，不易漏氟，吸氣最低壓力可達-0.09Mpa；

7. 配備大型油分離器，能有效去除回收冷媒過程中的水氣和雜質；

8. 配備定制打孔鉗以及原裝針頭、軟管等輔件，便于使用。（打孔鉗為了提高回收速度，已經改進過，可以直接作用于6mm、8mm、9.5mm銅管，并且配有壓力檢測裝置）；

9. 獨特的流程設計，可方便的進行空氣控制，便捷的壓力檢測功能，方便工廠工人的操作；

10. 配備專利設計的壓力檢測裝置，系統已泄漏無冷媒則可視化，

五、冷媒回收機系統原理分析

1. CM580冷媒回收機具備1對多臺同時回收(根據收氟工位的長度可以自由選擇回收口的數量)，系統內壓力顯示等功能。無油潤滑冷媒回收裝置可以取代原有的回收方式，提高回收速度，回收徹底。

2. 回收時具備打孔鉗壓力顯示接口，可以實時監測系統內壓力狀態，便于生產管控。

3. 在回收過程中可以有效控制空氣的進入量，一方面可以降低回收罐內的壓力有利于回收裝置系統的運行，一方面提高回收效率。

六、流程說明及設備對健康的影響性分析

1. 設計是設備同時對多臺空調同時回收（可以擴展到15-30臺同時回收），回收時每把打孔鉗上面裝有壓力檢測裝置，用以查看冰箱、空調內是否有制冷劑，可以提高拆解效率和速度，減少人為因素對使用環節的影響。

2. 系統內集成1套大型油分離器，確保油氣分離徹底。

3. 回收過程可以通過壓力檢測裝置實時控制空氣的進入量，確保能收到制冷劑。

4. 提供持續改進建議及員工培訓計劃，提供專人負責對接，確保用戶使用體驗的不斷改善。

5. CM580氟利昂回收系統是一種高效節能的環保型回收系統，對環境無任何污染，并且系統可以控制空氣的進入量，可以穩定鋼瓶?jì)葔毫?，保證生產連貫性。且對值班工人無健康方面的影響。

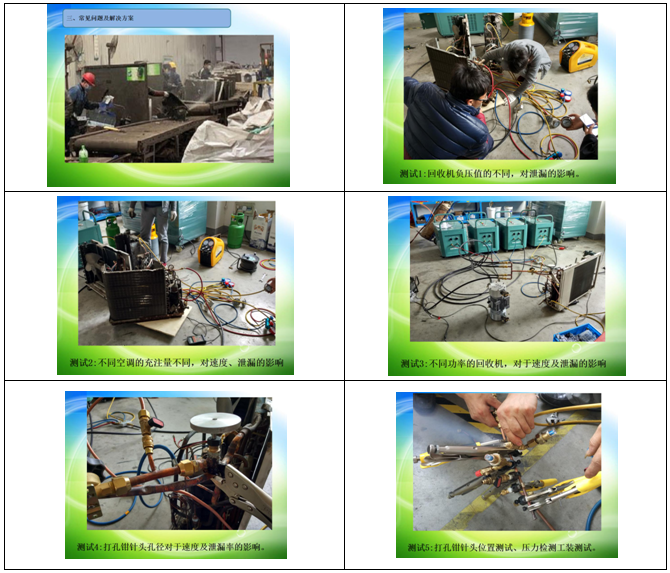

七、常見問題及解決方案

八、解決漏氟的其中幾個環節及提效建議

備注：

1. 配件不做獨家供應，確保輔件配件接口尺寸和市面上其他品牌的通用，降低企業使用成本?。。。▊€(gè)別競品采用獨家配件，導致設備的維護成本奇高，給企業帶來了很大的使用困擾。）

2. 負壓最低能夠達到-0.9bar（此條也是能夠回收徹底的關鍵指標）

3. 最大功率機型，提供3級壓縮，真空度更高，排氣量更大，提供了更多的選擇空間。

4. 針對行業內制冷劑含酸度較高，容易腐蝕冷凝器的情況，采用自研不銹鋼粗管冷凝器，提高散熱的前提下，進一步提升回收速度。

5. 采用油分離器換熱的方式，即使在冬天也能提供非?？斓幕厥账俣?。

6. 采用3級濾油方式，增加廢油、廢水、冷凝水、雜質過濾的能力，確保制冷劑的純凈度。
